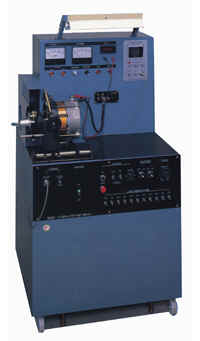

オルタネーターテストベンチ JGS-650

オルタネーターテストベンチ●軽自動車から大型バスまで対応。
●内蔵可変負荷装置によりオルタネータの出力測定。
●オルタネータスコープによりダイオード及びステータコイルの測定。
●その他ICレギュレータ及びN・S・L端子の測定。

仕様

型式 GS-650
計器 電圧計 デジタル式 0〜199.9V
回転計 アナログ式 0〜4000/8000rpm
電流計 アナログ式 0〜200A
オルタネータスコープ AS-3050

駆動部

3相200V 11kWインバータ制御モータ
(15kWインバータ制御モータ迄、取付可能、オプション)
連続可変、正転-逆転運転可能
ALT最高回転数 8000rpm(プーリ径φ60mm時)
最大負荷4.0kW(6.0kWオプション)
負荷抵抗器 12V-200A
24V-200A
外形寸法 800(W)×970(W)×1430(D)mm
(詳細は外形図により、寸法は参考値とし、蛍光灯は含まない。)
重量 約350Kg
その他 界磁可変抵抗機器付
プーリ(3段型) V型 φ123及びφ155
Vリブド型 φ155

※仕様、その他については予告なく変更する場合があります。

ディストリビュータテストベンチ JDS-747

ディストリビュータテストベンチ

仕様

型式 JDS-747
測定項目 回転計(ディス軸) 0〜4000rpm 1.5級
電圧計(一時電圧) 0〜30V 1.5級
電流計(一時電流) 0〜10A 1.5級
負圧計 0〜760mmHg 3級
進角度計 目盛円板 0〜360°LED表示
カムアングル計 目盛円板 0〜360°LED表示
火花間隔 8連三極針状火花間隔 0目盛円板 0〜20mm
駆動装置 100V 200W 直流分巻電動機
変速方式:電機制御
駆動回転速度:200〜3000rpm
回転方式:可逆式
直流電源装置 DC12V 調整装置付
負圧装置 手動調整式負圧器
使用電流 AC100V 50/60Hz(AC100V出力端子付)
外形寸法 W540×D620×H930
重量 約80kg

※仕様、その他については予告なく変更する場合があります。
